平成28年(2016年) 電験三種 理論 問10
amazon kindle版で「電験三種」に関する本を出版しました。
そちらも見て下さい。

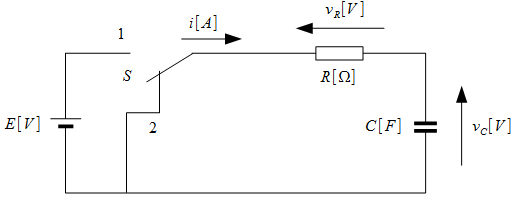

図のように電圧$E[V]$の直流電源、スイッチ$S,R[\Omega]$の抵抗及び静電容量$C[F]$のコンデンサからなる回路がある。この回路において、スイッチ$S$を$1$側に接続してコンデンサを十分に充電した後、時刻$t=0s$でスイッチ$S$を$1$側から$2$側に切り換えた。$2$側に切り換えた以降の記述として、誤っているものを次の(1)~(5)のうちから一つ選べ。
ただし、自然対数の底は$2.718$とする。
(1)回路の時定数は、$C$の値に比例する。
(2)コンデンサの端子電圧$v_C[V]$は、$R$の値$[\Omega]$が大きいほど穏やかに減少する。
(3)時刻$t=0s$から回路の時定数だけ時間が経過すると、コンデンサの端子電圧$v_C[V]$は直流電源の電圧$E[V]$の$0.368$倍に減少する。
(4)抵抗の端子電圧$v_R[V]$の極性は、切り換え前と(コンデンサ充電中)と逆になる。
(5)時刻$t=0s$における回路の電流$i[A]$は、$C$の値$[F]$に関係する。
解答 (5)
※「誤っているもの」に注意
(1)時定数$t=CR$となる。 ○
(2) (1)より$R$が大きくなると時定数が大きくなり、穏やかに減少する。○
(3)時定数だけ時間が経過すると$0.368$倍となる。 ○
(4) コンデンサは図の上側が+に充電されるので、$R$の極性は逆になる。 ○
(5) $t=0s$の電流は$i=\dfrac{E}{R}$となり、$C$とは関係ない ×
