RCローパスフィルタ
　

RCローパスフィルタは、図4.1.1に示すような簡単な回路となっており、制御工学では典型的な一次遅れ形の回路となっています。

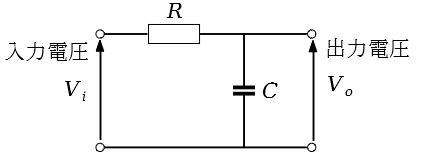

                図4.1.1　RCローパスフィルタ

電圧の比から計算すると

$V_o=\dfrac{\dfrac{1}{j \omega C}}{R+\dfrac{1}{j \omega C}}V_i$

$V_o=\dfrac{1}{1+j \omega C R}V_i$

よって、周波数伝達関数は、
$G(j \omega )=\dfrac{V_o}{V_i}=\dfrac{1}{1+j \omega C R}$        ・・・(4.1)

微分方程式を用いて計算すると、流れる電流をiとすると
$V_i=R i+V_o$                ・・・(4.2)
$V_o=\dfrac{1}{C} \int i dt$               ・・・(4.3)

$i=C \dfrac{d V_o}{dt}$
$i$を式(4.2)に代入とすると

$V_i=RC \dfrac{d V_o}{dt}+V_o$

このままでは計算できないので、ラプラス変換すると
$V_i(s)=RCsV_o(s)+V_o(s) $       ・・・(4.4)
伝達関数G(s)は

$G(s )=\dfrac{V_o(s)}{V_i(s)}=\dfrac{1}{1+s C R}$

となり、一次遅れ系となります。
周波数伝達関数は
$G(j \omega )=\dfrac{1}{1+j \omega C R}$              ・・・(4.5)
これは、式(4.1)と同じ式となります。

ゲインは
$\left | G(j \omega ) \right |=\dfrac{1}{\sqrt{1+ \omega^2 C^2 R^2}}$          ・・・(4.6)
位相は
$\angle G(j \omega )=\angle  \dfrac{1}{1+j \omega C R}=\angle  \dfrac{1-j \omega C R}{1+ \omega^2 C^2 R^2}=\angle  1-j \omega C R$・・・(4.7)
折れ点角周波数（カットオフ角周波数）は、時定数Tとして、
$\omega=\dfrac{1}{T}=\dfrac{1}{RC}$                ・・・(4.8)
この折れ点角周波数のとき、ゲインは
$\left | G(j \omega ) \right |=\dfrac{1}{\sqrt{1+ \dfrac{1}{C^2 R^2} C^2 R^2}}=\dfrac{1}{\sqrt{2}}$     ・・・(4.9)
となり、ゲインの大きさは[dB]は
 $20 \log \dfrac{1}{\sqrt{2}} \fallingdotseq -3dB$           ・・・(4.10)

ボード線図を描いてみます。

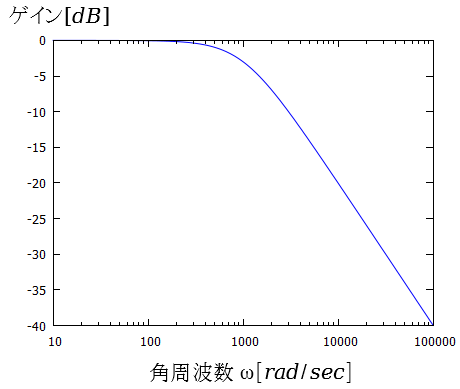

                        (a)ゲイン曲線

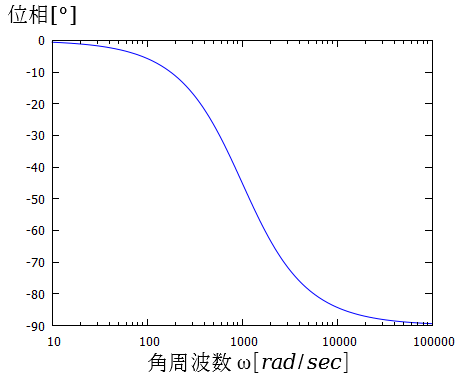

                          (b)位相曲線
        図4.1.2　RCローパスフィルタのボード線図
