  第6編　磁界

 14.　インダクタンス

 （３）コイルの接続方法
　①和動接続

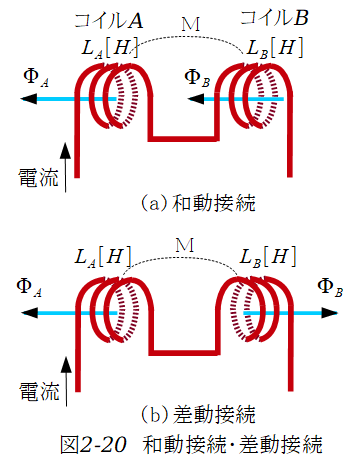

　図に示すようなコイル$A,B$が２つあり，電流が流れると同じ向きに磁束が発生する場合，コイル$A$は $ L_A+M $ のインダクタンスを持ち，コイル $B$ は $ L_B+M $ のインダクタンスを持つ。このため，和動接続の自己インダクタンスは次式となります。
$L=L_A+L_B+2M$
　　

　②差動接続
　和動接続とは磁束の向きが逆になるので，コイル$A$は $ L_A-M $ のインダクタンスを持ち，コイル$B$は $ L_B-M $のインダクタンスを持つ。このため，差動接続の自己インダクタンスは次式となります。

$L=L_A+L_B-2M$
