6.4　支線の強度

（１）支線の強度計算
　電線張力$P[kg]$，支線張力$T[kg]$，電線の取り付け点の高さ$h[m]$，支線の埋設点から取り付け点までの水平距離$L[m]$とすると，

$\sin \theta=\dfrac{P}{T}$

となるので，

$P=\dfrac{T}{\sin \theta}$
ここで，$\sin \theta= \dfrac{L}{\sqrt{h^2+L^2}}$

（３）電線の取り付け点が異なっている場合

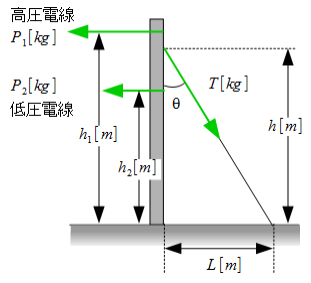

　図のように高圧電線と低圧電線の取り付け位置が異なる場合，モーメントは等しくなるので，

 $ P_1 h_1+P_2 h_2=T h \sin \theta$

$ T=\dfrac{P_1 h_1+P_2 h_2}{h \sin \theta}$
