第4編　三相交流回路

2.　結線方法

（3）ΔΔ結線

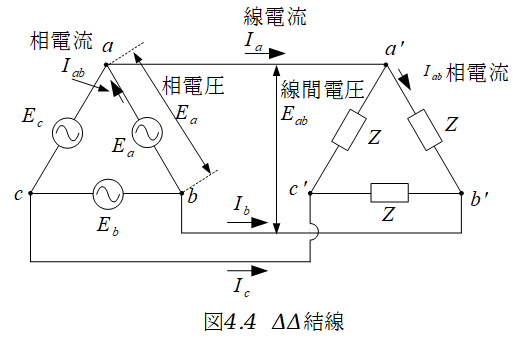

　図4.4にΔΔ結線を示します。ここで，図4.4では$a$相しか示していませんが，$b$相，$c$相も同じです。Δ結線の起電力$a b$間の電圧$E_a$を相電圧，$a b$間を流れる電流$I_{a b}$を相電流，$a-a'$間を流れる電流を線電流，$a'-b'$間の電流は相電流，$a-b$間の電圧$E_{a b}$を線間電圧と呼びます。

（４）Δ結線の相電流と線電流

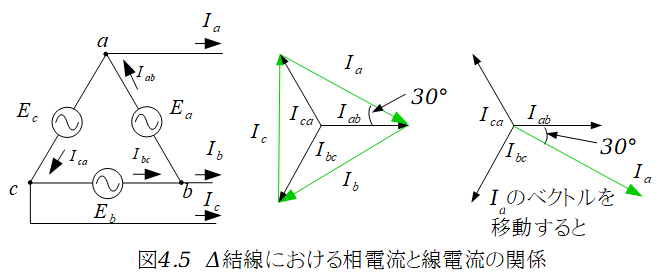

　Δ結線において相電流$I_{ab}$のベクトルを基準に考えると，図4.5のように線電流Iaを表すことができます。このベクトルから分かるように，$I_a$は$I_{a b}$より$\sqrt{3}$倍大きく，位相も$30^{\circ}$遅れています。

 このように、電圧、電流、インピーダンスを、Δ結線をY結線に変換することができることが分かります。

　Y結線に変換すると、各相ごとに考えることができるので、三相から単相に変えることができると、通常の交流回路として扱うことができ、計算が簡単になります。
