平成28年(2016年) 電験三種 機械 問5
amazon kindle版で「電験三種」に関する本を出版しました。
そちらも見て下さい。
次の文章は，同期電動機の特性に関する記述である。記述中の空白箇所の記号は，図中の記号と対応している。

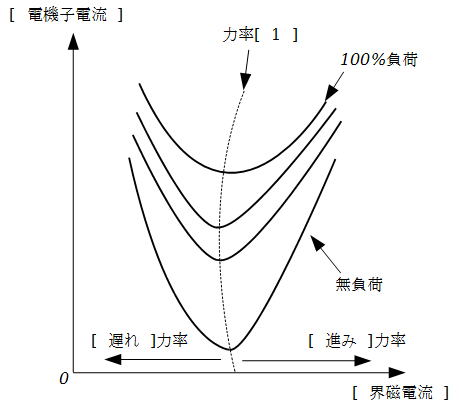

図は同期電動機の位相特性曲線を示している。形がⅤの字のようになっているのでⅤ曲線とも呼ばれている。横軸は[ （ア） ] ，縦軸は[ （イ） ] で，負荷が増加するにつれ曲線は上側へ移動する。図中の破線は，各負荷における力率[ （ウ） ]の動作点を結んだ線であり，この破線の左側の領域は[ （エ） ]力率，右側の領域は[ （オ） ] 力率の領域である。
上記の記述中の空白箇所（ア），（イ），（ウ），（エ）及び（オ）に当てはまる組合せとして，正しいものを次の（1）～（5）のうちから一つ選べ。
| （ア） | （イ） | （ウ） | （エ） | （オ） | |
| (1) | 電機子電流 | 界磁電流 | 1 | 遅れ | 進み |
| (2) | 界磁電流 | 電機子電流 | 1 | 遅れ | 進み |
| (3) | 界磁電流 | 電機子電流 | 1 | 進み | 遅れ |
| (4) | 電機子電流 | 界磁電流 | 0 | 進み | 遅れ |
| (5) | 界磁電流 | 電機子電流 | 0 | 遅れ | 進み |
解答 （2）
図は同期電動機の位相特性曲線を示している。形がⅤの字のようになっているのでⅤ曲線とも呼ばれている。横軸は[ 界磁電流 ] ，縦軸は[ 電機子電流 ] で，負荷が増加するにつれ曲線は上側へ移動する。図中の破線は，各負荷における力率[ 1 ]の動作点を結んだ線であり，この破線の左側の領域は[ 遅れ ]力率，右側の領域は[ 進み ] 力率の領域である。
