令和2年(2020年) 電験三種 機械 問1
amazon kindle版の「電験三種」に関する本を出版しました。
そちらも見て下さい。
問1
次の文章は,直流他励電動機の制御に関する記述である。ただし,鉄心の磁気飽和と電機子反作用は無視でき,また,電機子抵抗による電圧降下は小さいものとする。
a 他励電動機は,[ (ア) ]と[ (イ) ]を独立した電源で制御できる。磁束は[ (ア) ]に比例する。
b 磁束一定の条件で[ (イ) ]を増減すれば,[ (イ) ]に比例するトルクを制御できる。
c 磁束一定の条件で[ (ウ) ]を増減すれば,[ (ウ) ]に比例する回転数を制御できる。
d[ (ウ) ]一定の条件で磁束を増減すれば,ほぼ磁束に反比例する回転数を制御できる。回転数の[ (エ) ]のために[ (ア) ]を弱める制御がある。
このように広い速度範囲で速度とトルクを制御できるので,直流他励電動機は圧延機の駆動などに広く使われてきた。
上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
(ア) | (イ) | (ウ) | (エ) | |
---|---|---|---|---|
(1) | 界磁電流 | 電機子電流 | 電機子電圧 | 上昇 |
(2) | 電機子電流 | 界磁電流 | 電機子電圧 | 上昇 |
(3) | 電機子電圧 | 電機子電流 | 界磁電流 | 低下 |
(4) | 界磁電流 | 電機子電圧 | 電機子電流 | 低下 |
(5) | 電機子電圧 | 電機子電流 | 界磁電流 | 上昇 |
答え (1)
a 他励電動機は,[ 界磁電流 ]と[ 電機子電流 ]を独立した電源で制御できる。磁束は[ 界磁電流 ]に比例する。
b 磁束一定の条件で[ 電機子電流 ]を増減すれば,[ 電機子電流 ]に比例するトルクを制御できる。
c 磁束一定の条件で[ 電機子電圧 ]を増減すれば,[ 電機子電圧 ]に比例する回転数を制御できる。
d[ 電機子電圧 ]一定の条件で磁束を増減すれば,ほぼ磁束に反比例する回転数を制御できる。回転数の[ 上昇 ]のために[ 界磁電流 ]を弱める制御がある。
このように広い速度範囲で速度とトルクを制御できるので,直流他励電動機は圧延機の駆動などに広く使われてきた。

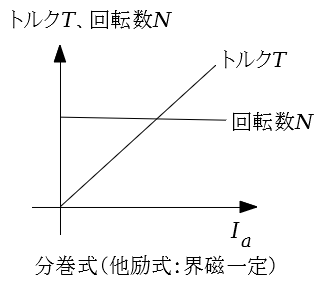

他励式電動機の回路と特性を示します。
