1.1 ベルヌーイの定理と水の性質

(3)トリチェリの定理(Torricelli's law)
 ダムの下端から出てくる、水の速度や流量を知ることによって、発電能力が分かります。図1.4に示すように、ダムの位置水頭を$h[m]$として、速度水頭を$\dfrac{v^2}{2g}[m]$とすると、他の水頭を無視して考えると、トリチェリの定理は式(1.1.4)を変形して、次式のようになります。
$h=\dfrac{v^2}{2 g}$・・・(1.1.5)
この式を変形すると、ダム下部での流速が次式のように計算できます。
$v=\sqrt{2 gh}[m/s]$ ・・・(1.1.6)

f:id:hashi-rei-channel:20200716150209p:plain

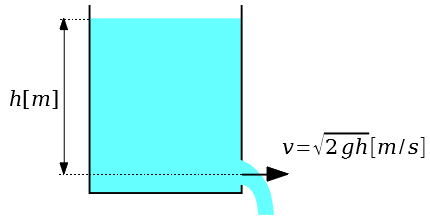

図1.4 トリチェリの定理
