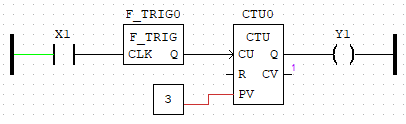

2022-06-18 OpenPLCでよく使う関数マニュアル(Standard function blocks:F_TRIG) OpenPLC シーケンス シーケンサー シーケンス制御 制御 amazon kindle版の「OpecPLC」に関する本を出版しました。 そちらもご覧になって下さい。 Standard function blocks:F_TRIG 説明:F_TRIGCLKがONからOFFの立ち下がりで、QがONする。 入出力の種類 入力 BOOL:CLK 出力 BOOL:Q シミュレータによる動作確認 接点の種類 X1をONすると、立ち下がり1ショットだけONする。 カウンタがONして、カウンタ1となる。 F_TRIGの出力QがOFFとなる。 この場合、3回OFFすると、Y1がONする。 ※シミュレーションでは、起動時に1カウントする。
