Standard function blocks:CTU

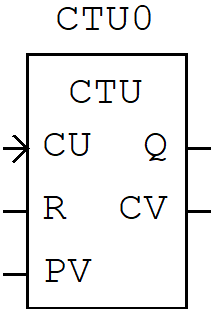

説明:CTU アップカウンターで、CUの入力でカウントアップし、PVまでカウントすると、出力QがONする。Rでカウンター値がリセットされる。 また、CVに現在のカウント値が出力される。 |
|
入出力の種類 入力 BOOL:CU BOOL:R INT:PV 出力 BOOL:Q INT:CV |
|
CTU_DINT・・・32bit整数 CTU_LINT・・・64bit整数 CTU_UDINT・・・符号なし32bit整数 CTU_ULINT・・・符号なし64bit整数 |
シミュレータによる動作確認

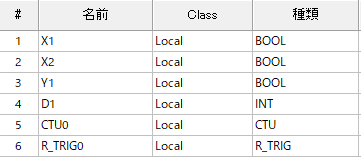

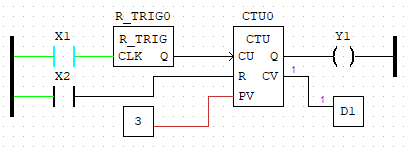

接点の種類 X1をONすると、CTUがカウントアップされる。 このとき、CVに値が出力されてD1が1となる。 設定値3になると、QがONして、Y1がON。 X2をONすると、CTUがリセットされ、カウンタ値が0となる。
|
