(8)アナログ入出力の回路
　明るさのセンサCDSセルを用いて、明るさによって、LEDが点灯する数を変更するプログラムを作成してみましょう。
　アナログ出力もLEDに接続して明るさが変化するか見てみました。

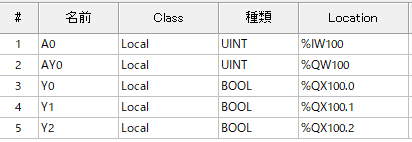

                    図6-8-1　ラダー図

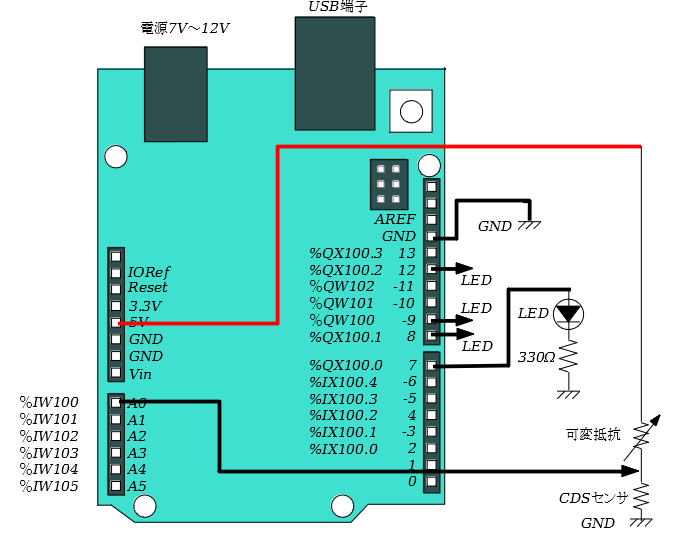

                    図6-8-2　接続図

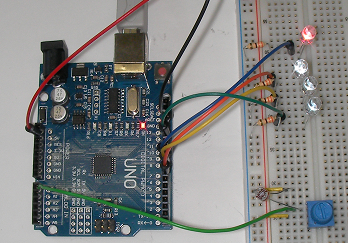

              (a)　明るいときLED　3つOFF

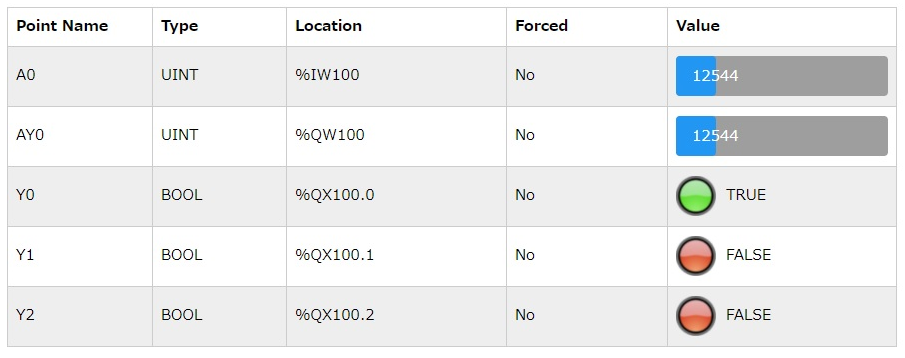

                    (b)Monitoringの値


        (c)　少し暗いときLED　1つON、2つOFF

                    (d)Monitoringの値

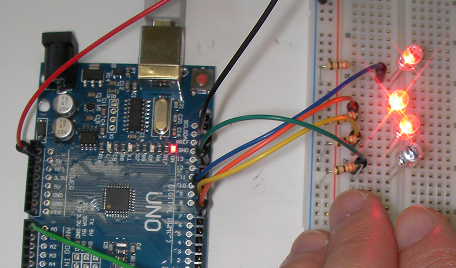

      (e)　もう少し暗いときLED　2つON、1つOFF

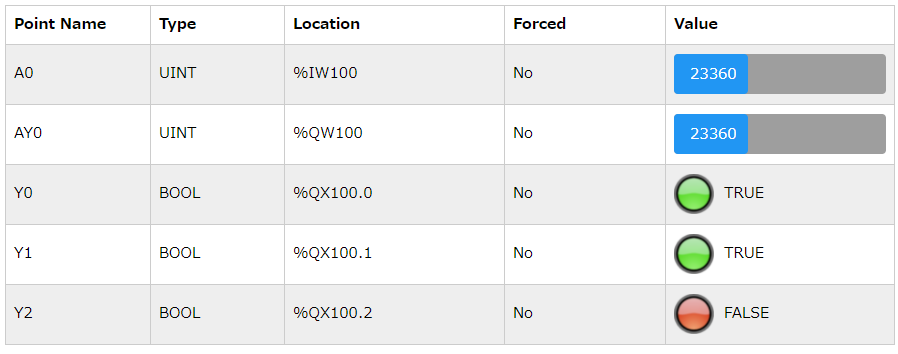

                    (f)Monitoringの値

                (g)　暗いときLED　3つON

                    (h)Monitoringの値
                  図6-8-3　LED点灯実験

　少しずつ暗くしていきますと、LEDが順に点灯していきます。アナログの出力値を接続したLEDは、写真では分かりにくいですが、明るくなると少し明るくなることが分かりました。
