平成29年(2017年) 電験三種 理論 問7

amazon　kindle版の「最新令和2年版　電験三種」に関する本を出版しました。

そちらも見て下さい。

---

  問7

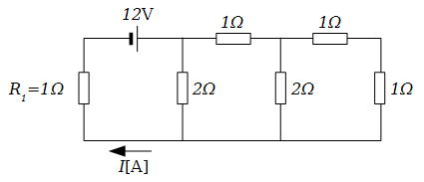

　図の回路において,電流の値$I[A]$は$4A$よりも [　（ア）　]。このとき,抵抗$R_1$の中で動く電子の流れる向きは図の [　（イ）　]であり，電界の向きを併せて考えると，電気エネルギーが失われることになる。また，$0.25s$の間に電源が供給する電力量に対し,同じ時間に抵抗$R_1$が消費する電力量の比は [　（ウ）　]である。抵抗は，消費した電力量だけの熱を発生することで温度が上昇するが，一方で,周囲との温度差に [　（エ）　]する熱を放出する。

　上記の記述中の空白箇所（ア），（イ），（ウ）及び（エ）に当てはまる組み合わせとして，正しいものを次の(1)～(5)のうちから一つ選べ。

	（ア）	（イ）	（ウ）	（エ）
（１）	大きい	上から下	0.5	ほぼ比例
（２）	小さい	上から下	0.25	ほぼ反比例
（３）	大きい	上から下	0.25	ほぼ比例
（４）	小さい	下から上	0.25	ほぼ反比例
（５）	大きい	下から上	0.5	ほぼ反比例

---

答え　(1)

抵抗を左から計算すると合成抵抗は2Ωとなる。

流れる電流は$\dfrac{12}{2}=6[A] $
よって，（ア）$4A$よりも [　大きい　]

$R_1$を除く合成抵抗は$1 \Omega $となるので，消費する電力は$ R_1=1 \Omega $と同じになる。
（ウ）電源が供給する電力量に対し,同じ時間に抵抗$R_1$が消費する電力量の比は [　0.5　]となる。

　図の回路において,電流の値$I[A]$は$4A$よりも [　大きい　]。このとき,抵抗$R_1$の中で動く電子の流れる向きは図の [　上から下　]であり，電界の向きを併せて考えると，電気エネルギーが失われることになる。また，$0.25s$の間に電源が供給する電力量に対し,同じ時間に抵抗$R_1$が消費する電力量の比は [　$0.5$　]である。抵抗は，消費した電力量だけの熱を発生することで温度が上昇するが，一方で,周囲との温度差に [　ほぼ比例　]する熱を放出する。
