第6編 磁界
13. 電磁誘導
コイル内の磁束が変化したとき起電力が発生することを，電磁誘導と呼びます。この電磁誘導によって，発生する起電力，電流を，それぞれ，誘導起電力，誘導電流と呼びます。
また，コイルに磁石を入れようとすると，磁石が入らないように妨げる方向に電流が流れ，反対にコイルに入った磁石を取り除こうとすると，取り除くことを妨げる方向に電流が流れる。これをレンツの法則と呼びます。
図2-16にフレミングの右手の法則を示します。磁束密度$B[T]$の磁界中を速度$v$，長さ$l[m]$の導体が移動しているとき，この導体に発生する起電力$e[V]$は次式で求められます。
$e=B l v [V]$

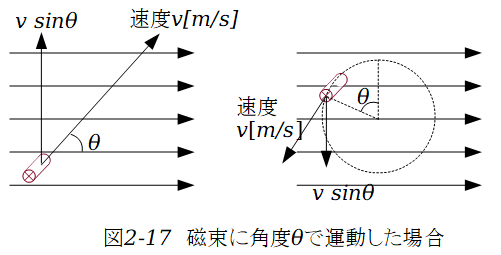

図2-17左図のように，磁束密度$B[T]$に対して角度$\theta$で，導体が速度$v[m/s]$で移動した場合，式(2.16)は次式のように表されます。
$e=B l v \sin \theta$
図2-17右図のように，導体が円運動しているときは，式（2.17）のように$\theta$が時間とともに変化するので，起電力$e$は時間とともに変化し，式(2.17)で示す$\sin$の波形を描きます。
