平成30年(2018年) 電験三種 機械 問18
問18はシーケンス制御に関する問題です。
amazon Kindle版の書籍も出版しています。
ビデオや書籍でも学習しましょう。
問18

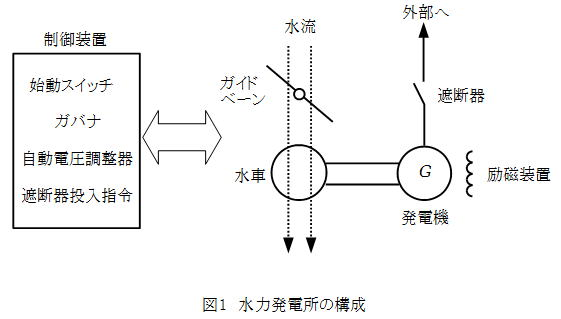

一般的な水力発電所の概略構成を図1に,発電機始動から遮断器投入までの順序だけを考慮したシーケンスを図2に示す。図2において,SWは始動スイッチ,GOVはガバナ動作,AVRは自動電圧調整器動作,CBCは遮断器投入指令である。
GOVがオンの状態では,ガイドベーンの操作によって水車の回転速度が所定の時間内に所定の値に自動的に調整される。AVRがオンの状態では,励磁装置の動作によって発電機の出力電圧が所定の時間内に所定の値に自動的に調整される。水車の回転速度及び発電機の出力電圧が所定の値になると,自動的に外部との同期がとれるものとする。
この始動シーケンスについて,次の(a)及び(b)の問に答えよ。なお,シーケンス記号はJIS C 0617-7(電気用図記号一第7部:開閉装置,制御装置及び保護装置)に従っている。
(a)図2の(ア)~(ウ)に示したシンボルの器具名称の組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
(ア) | (イ) | (ウ) | |
(1) | 押しボタンスイッチ | 自動復帰接点 | 手動復帰接点 |
(2) | ひねり操作スイッチ | 瞬時動作限時復帰接点 | 限時動作瞬時復帰接点 |
(3) | 押しボタンスイッチ | 瞬時動作限時復帰接点 | 限時動作瞬時復帰接点 |
(4) | ひねり操作スイッチ | 自動復帰接点 | 手動復帰接点 |
(5) | 押しボタンスイッチ | 限時動作瞬時復帰接点 | 瞬時動作限時復帰接点 |
(b)始動スイッチをオンさせてから遮断器の投入指令までの時間の値[秒]として,最も近いものを次の(1)~(5)のうちから一つ選べ。なお,リレーの動作遅れはないものとする。
(1)5 (2)10 (3)20 (4)30 (5)35
答え (a) : (3) ,(b) : (4)
(a)
(ア) | (イ) | (ウ) | |
(3) | 押しボタンスイッチ |
瞬時動作限時復帰接点 |
限時動作瞬時復帰接点 |
(b)
(1)SWが入るとRがONします。
Rによって、自己保持します。(RはONしっぱなしです。)
(2)TLR1は瞬時動作限時復帰接点なので、すぐ動作します。
(RがOFFしたとき、5秒後にTLR1はOFFします。)
よって、時間遅れ無しに、GOVはONします。
(3)RがON、GOVがONより、TLR2は限時動作瞬時復帰接点なので、20秒後にONします。
(4)20秒後に、AVRは自己保持します。
(5)GOVがON、AVRがONより、TLR3は限時動作瞬時復帰接点なので、10秒後にONします。
よって、CBCは30秒後にONします。
