1.3 ダムの種類
(1)コンクリート重力ダム（concrete gravity dam）
コンクリートの自重でダムに貯水する力を支えるダム。設計，施工は容易であるが，大量のコンクリートが必要。日本では最も一般的な形式のダムになります。

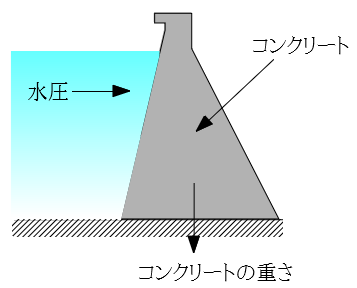

図1.5 コンクリート重力ダム
(2)パットレスダム(buttress dam or hollow dam)
コンクリートダムの一種で，中が空洞になっている扶壁式ダムです。設計，施工は難しいですが，コンクリートを減らすことができます。
(3)アーチダム
ダムをアーチ状にして，両岸の岩盤に力を伝えて支えるダム。川幅が狭く両岸が強固な岩盤であるところに作られます。コンクリートの量を少なくでき経済的です。

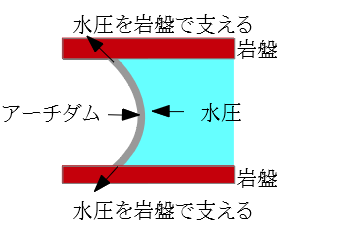

図1.7 アーチダム
(4)ロックフィルダム
大量の岩（ロック）を配置し，中央に遮水壁（コア）を設けて水の浸透を防止する形式のダム。大量の岩，土砂があるところに施工できます。
(5)アースダム
ほとんどが土砂で構成されるダムで，大きなダムはできません。
