編集画面が開くところまでできました。
（１）ファイルでNewを選択します。

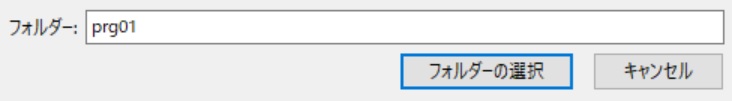

（２）保存するフォルダを決めます。
ここでは、prgというフォルダの下にprg01というフォルダを作成しました。
ここは、おまかせで、分かりやすいフォルダ名にしましょう。

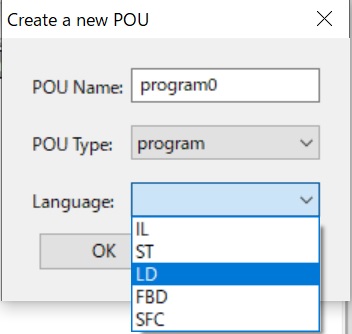

（３）編集するプログラムを選択します。
ラダープログラムなので「LD」を選択します。

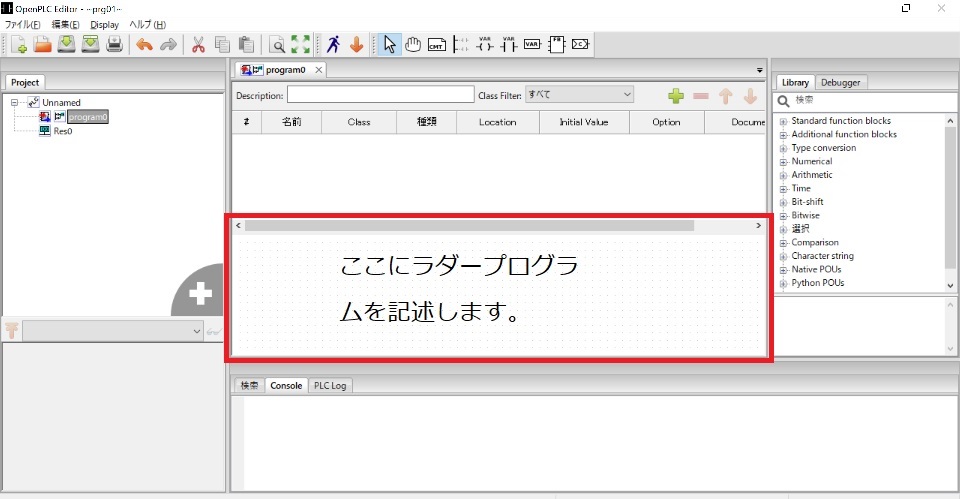

これで編集ができるようになります。
（４）入力X1、出力Y1の接点を作成します。

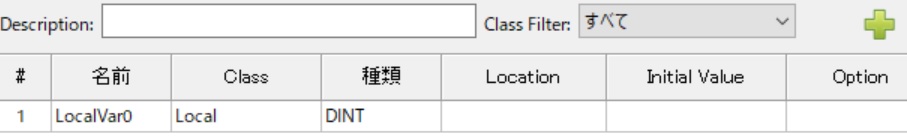

Add variableをクリックして下さい。そうすると接点が追加されます。

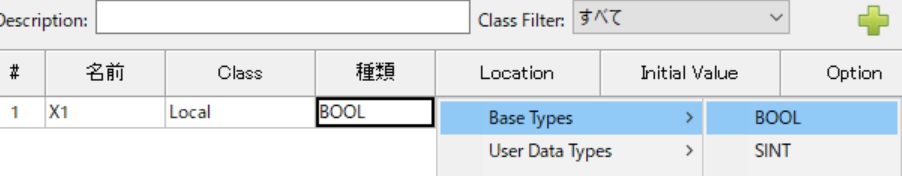

名前と種類を変更します。
名前をX1に、種類をBOOLにします。
Y1も同様に、名前をY1に、種類をBOOLにします。
（5）入力X1、出力Y1のラダープログラムを作成します。

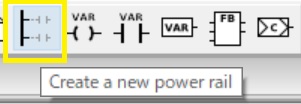

Create a new power railを選択して、
書き始めたいところの編集画面をクリックします。

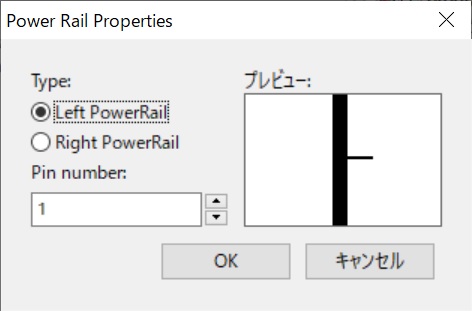

そうすると、左端か右端か、出力の数はいくつか聞いてきますので、
ここでは、一本でいいのでそのまま、「OK」をクリックします。
そうすると、編集画面に左端が表示されます。

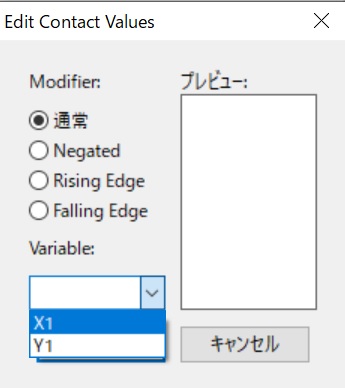

次に、接点を貼り付けます。Create a new contactを選択して
X1はa接点とするので、「通常」で、Variableは「X1」を選びます。
はい、これで貼り付けできました。位置の移動もできますので、
始めはおおまかに位置を決め、移動しましょう。
あとは、線を接続します。
X1を選択して、接続したい線の近くにマウスのポイントを持って行くと、
下の図のように、黒丸●が出てきますので、これを引っ張って、線を接続します。
このように接続できました。
同じように、Y1をコイル、右端のpower railを配置して接続すると
このように、X1の接点とY1のコイルを接続できました。
